As Built BIM per ANAS Il progetto di 4 attraversamenti stradali
La collaborazione con Consorzio Xodo
Il lavoro di as-built BIM per i ponti e tombotti della S.S. 14 della Venezia Giulia, realizzato da Xodo Costruzioni nell’ambito del progetto CON-EMSVE00728-E-2403, rappresenta un esempio avanzato di digitalizzazione delle infrastrutture stradali. Questo intervento ha riguardato il ripristino strutturale e il consolidamento delle difese spondali di quattro attraversamenti idraulici tra il km 47+200 e il km 58+700, tra San Stino di Livenza e Portogruaro, sostituendo vecchie strutture in muratura ammalorate con nuove opere più resistenti.
Processo di Modellazione As-Built

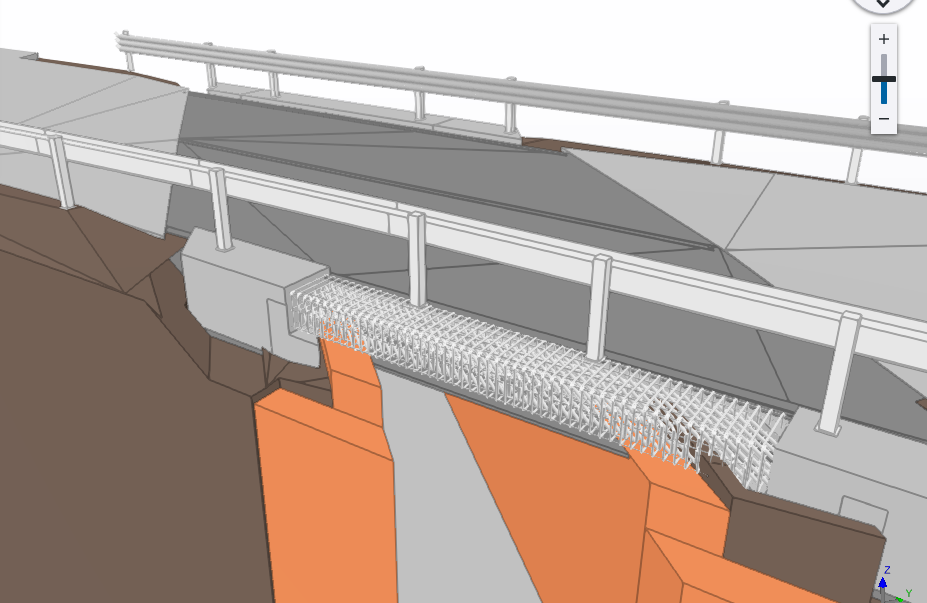

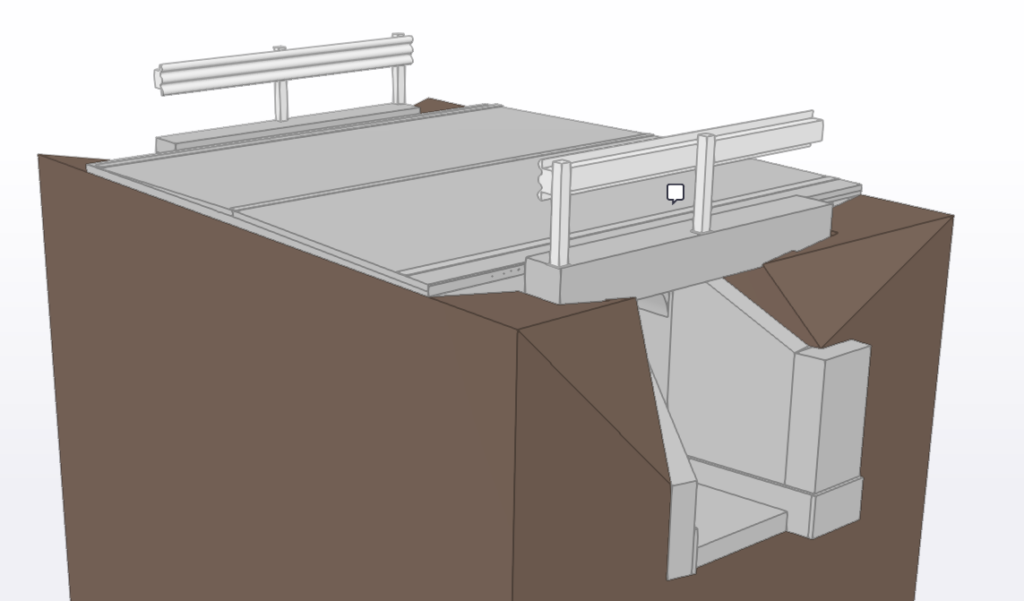

I modelli BIM as-built sono stati sviluppati con Autodesk Revit, creando rappresentazioni 3D precise dello stato finale dei lavori, georeferenziate con coordinate reali per ciascun intervento (ad esempio, OS01 al km 47+200). Il Piano di Gestione Informativa (PGI) definisce procedure rigorose di verifica: coordinamento LV1 disciplinare, LV2 multidisciplinare con Navisworks per clash detection, e LV3 da parte della Stazione Appaltante, garantendo coerenza geometrica e informativa. Gli elementi strutturali come fondazioni, pilastri, telai, muri, solette e scale sono stati modellati a LOD F, inclusi nodi di carpenteria e giunti di dilatazione.
Modellazione avanzata delle armature

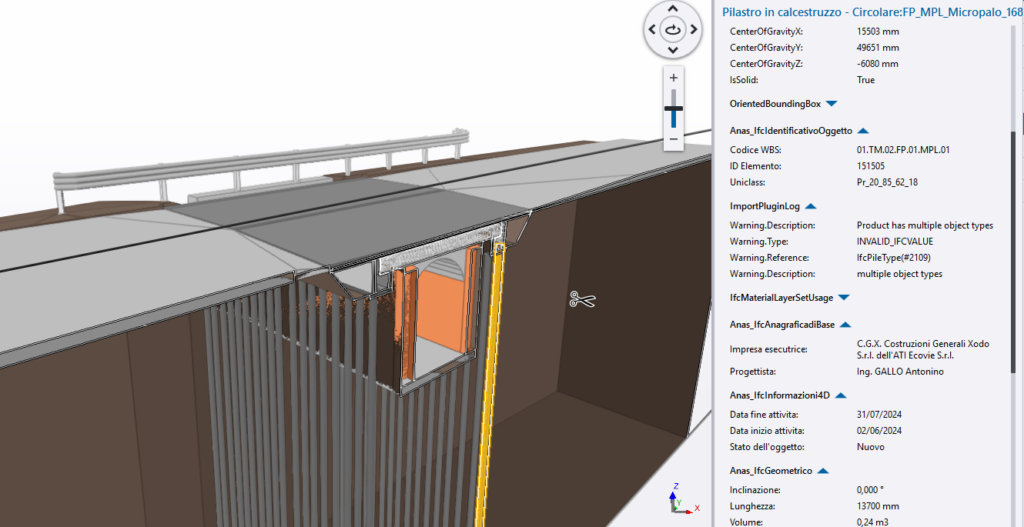

Un aspetto distintivo è la modellazione dettagliata dei ferri d’armatura nelle parti di nuova costruzione, come muri di contenimento e plinti, con LOG D e LOI F, evitando ridondanze per mantenere i file leggeri. Questo livello di dettaglio permette estrazioni dirette di piante, sezioni, nodi e computi metrici, integrando parametri WBS per tracciare lavorazioni e costi. I modelli sono esportati in IFC 4.3 openBIM, compatibili con standard UNI 11337 e ISO 19650, per una federazione multidisciplinare che include anche impianti MEP.
Vantaggi degli As-Built BIM
I modelli as-built offrono una rappresentazione digitale fedele dello stato di fatto post-lavori, facilitando la manutenzione futura e riducendo errori in fasi successive come 6D (gestione) e 7D (sostenibilità). Tra i benefici principali: analisi automatiche di interferenze e incoerenze, interoperabilità aperta per collaborazioni tra imprese e committenti, e accesso centralizzato via ACDat su Trimble Connect con backup ridondanti. Per Xodo Costruzioni, questo approccio ottimizza i tempi di verifica (settimanali) e garantisce tracciabilità completa, soprattutto nel controllo dei dei costi di costruzione.
